玄鳥重工業株式会社 設立しました
ロマンを追求した、搭乗型ロボット
「#アーカックス」を作ってます
量産化目指します
2022年冬、プロトタイプ完成予定
#ツバメ重工
#ProjectArchax
#搭乗型ロボット
2
2022年完成予定のロボットの仕様です！
開発名 :#アーカックス
全高 :4.5m(ロボットモード)
:3.8m(ビークルモード)
重量 :3000kg
乗員数 :1名
バッテリ駆動
双腕+4脚車輪 自走 変形
関節自由度 26
#ツバメ重工 #ProjectArchax #搭乗型ロボット
3
「SF映画に出てくるようなロボット」を作る会社
ツバメインダストリ株式会社です
ロマンを追求した搭乗型ロボット
「#アーカックス」を現在製作中です
量産化を目指しています
2022年冬、プロトタイプ完成予定
#ツバメインダストリ #搭乗型ロボット
4
#アーカックス の組み立てを開始しました。
実機の完成 & 公開に向けて準備を進めています twitter.com/i/web/status/1…
5
搭乗型ロボット #アーカックス の
腰フレームに旋回輪が付きました！
人がすっぽり入るサイズです twitter.com/i/web/status/1…
6
7
#アーカックス のコックピット フレームに腕が付きました
一気にロボットらしくなってきました！
8
12
#アーカックス のコックピットです
搭乗型ロボットにぴったりなデザインのフルバケットシートを採用しています twitter.com/tsubame_hi/sta…
14
「SF映画に出てくるようなロボット」を作る会社
#ツバメインダストリ 株式会社です
ロマンを追求した搭乗型ロボット
「#アーカックス」を現在製作中です
量産化を目指しています
プロトタイプ完成予定まであと少し！！
15
#アーカックス のコックピットへ乗り込むためのラダーを取り付けました！
乗り込みはビークルモードに変形した時に可能で、1段目を乗り込みやすい高さに設定しています
16

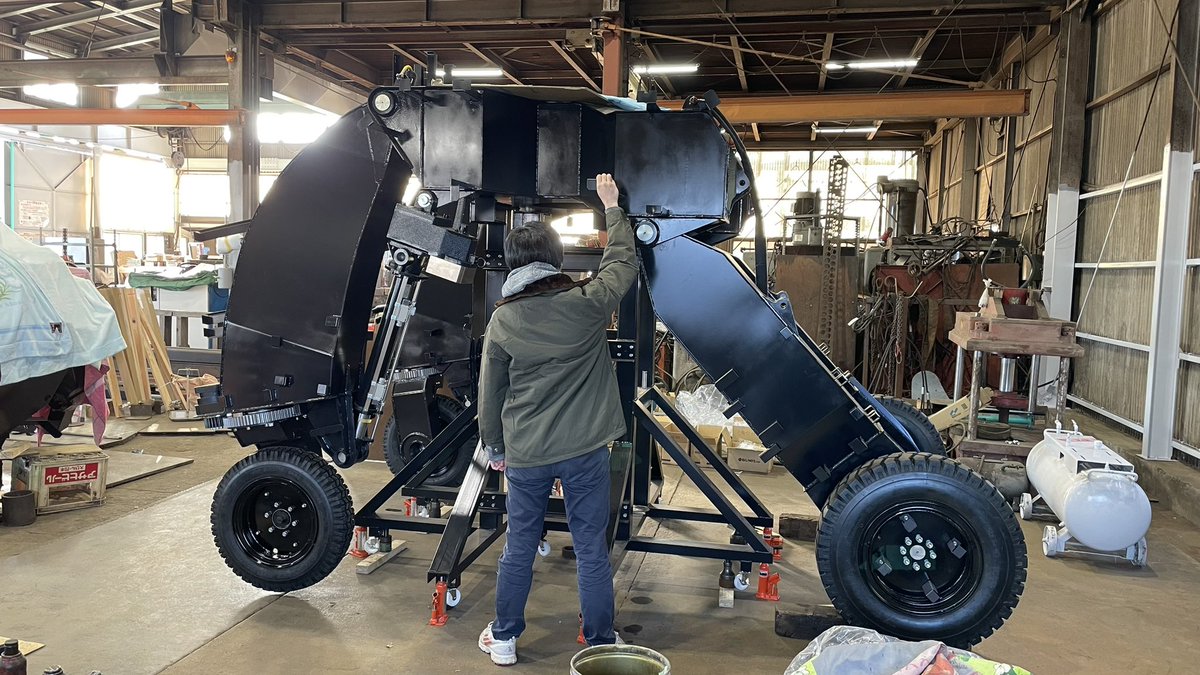

前脚のシリンダーを伸ばして干渉確認をしました
#アーカックス は可動する部分が多いので、外装とメカが接触しないか念入りにチェックしています
17
#アーカックス のハンドの指を仮組みしました！
1つのモーターで指1本ずつ曲げ伸ばしができるリンク機構を内蔵しています
18
#アーカックス のハンドを仮組みしました！
1つのモーターで指1本ずつ曲げ伸ばしができるリンク機構を内蔵しています
19
#アーカックス のバックパックに配電盤を取り付けました！
主に腕のモーターのドライバーとコックピットのモニターの映像を処理するPCを搭載しています
23
コックピットシート載せました。
やはり座るとテンション上がりますね。
#アーカックス
24
#アーカックス では正面のラダーを使って乗り降りします。
ラダー関係の寸法は建設機械の安全規格を参考にしており、常に3点支持が可能です。
